Elektrik panolarında enerjisi kesilmeden yapılan kızılötesi tarama. Gevşek klemens, aşırı yük ve bara ısınmalarını C1/C2 yangın riski oluşmadan önce görüntüler; rapor ekinde termogram olarak sunulur.
Cihaz özellikleri

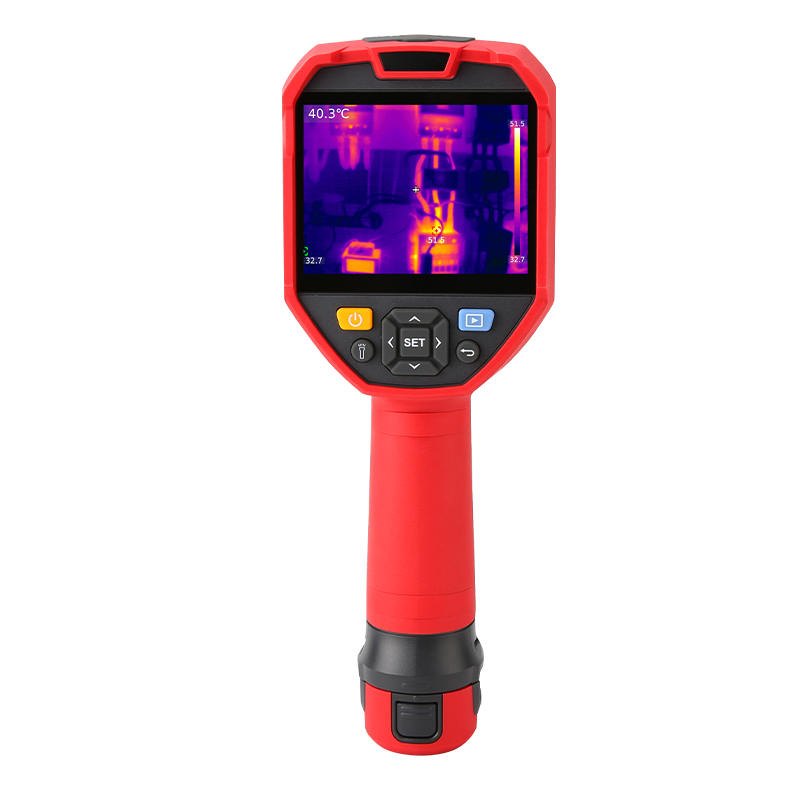

| Üretici / model | UNI-T · UTi730E (UNI 730) |
|---|---|
| Sınıf | El tipi termal görüntüleme kamerası |
| IR çözünürlük | 320 × 240 |
| Görünür kamera | 2 MP; füzyon / PIP |
| Ekran | 3,5″ IPS, 640 × 480 |
| NETD | ≤ 65 mK |
| Görüş alanı | 56° × 42° |
| Sıcaklık aralığı | −40 °C … 400 °C |
| Doğruluk | ±2 °C veya ±2 % (büyük olan) |
| Kare hızı | ≤ 25 Hz |
| Koruma | IP54, 2 m düşme |
| Çıktı | Radyometrik JPEG, Type-C, microSD |
| Envanter | SN 1 |
Bakanlık zorunlu maddeler ve kapsam
- ZPKR02 gözle kontrolü termografi ile desteklenir: pano içi hotspot, klemens ve bara ısınması rapora görsel kanıt olarak eklenir.
- İş Ekipmanları Yönetmeliği md. 14/B ve yangın sigortası / itfaiye ruhsat yenilemesinde termografik ek sıkça istenir.
- ΔT 1–10 °C: erken ısınma — planlı bakımda sıkılık ve temizlik.
- ΔT 10–20 °C: orta risk — şalter / klemens kontrol veya değişim.
- ΔT > 20 °C: kritik (C1 / C2) — yangın riski; tesis durdurulup arıza giderilir.
- Tarama enerji kesilmeden yapılır; üretime ara verilmez.
- C1 kusurda tesisatın kullanımı uygun değildir; C2 acil eylem, C3 bir sonraki periyoda kadar giderilir.
