Alçak gerilim tesisatında topraklama, çevrim empedansı, RCD ve yalıtım ölçümlerini tek cihazda toplayan çok fonksiyonlu tesisat test cihazı. ZPKR raporlarındaki sayısal değerler bu kalibre enstrümanla alınır.
Cihaz özellikleri

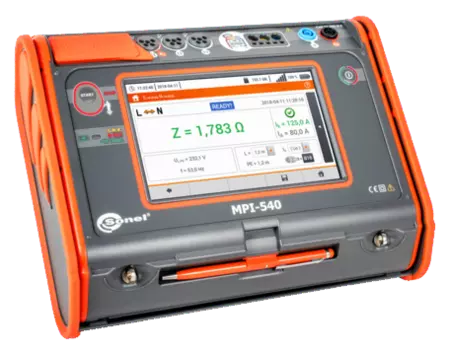

| Üretici / model | Sonel S.A. · MPI-540 |
|---|---|
| Sınıf | Çok fonksiyonlu tesisat test cihazı (IEC 61557) |
| Ekran | 7″ TFT dokunmatik, 800 × 480 |
| Koruma | IP51 · CAT III 500 V / CAT IV 300 V |
| Çevrim empedansı | ZL-PE, ZL-N, ZL-L; RCD’li devrede tetiklemeden Zs |
| RCD | AC / A / B; açma akımı IA ve süre tA (0,5–5 IΔn) |
| Yalıtım | 50 / 100 / 250 / 500 / 1000 V |
| Toprak | 3 ve 4 kazıklı, pens, özgül direnç (Wenner) |
| Süreklilik | PE / potansiyel dengeleme, 200 mA |
| Şebeke kalitesi | EN 61000-4-30 sınıf S, 3 faz kayıt |
| Haberleşme | USB, Wi-Fi, Bluetooth, microSD |
| Envanter | SN 11 · Kalibrasyon no. 233 |
Bakanlık zorunlu maddeler ve kapsam
- İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği md. 14/B: elektriksel periyodik kontrol yılda en az bir kez, yetkili elektrik / elektrik-elektronik mühendisi tarafından yapılır.
- 01.09.2025 itibarıyla ÇSGB ZPKR formatı şeklen ve içerik olarak eksiksiz kullanılmalıdır; eski rapor formatı geçersizdir.
- ZPKR01 — AG topraklama direnci, çevrim empedansı, PE / potansiyel dengeleme sürekliliği.
- ZPKR02 — Fonksiyon testleri: 32 A’e kadar priz hatlarında 30 mA RCD açma akımı ve süresi ölçülmelidir.
- ZPKR03 — Yıldırımdan korunma iniş iletkeni ve toprak geçiş direnci (TS EN 62305).
- ZPKR05 — Trafo 1–36 kV gövde / nötr topraklama geçiş direnci.
- Kablo–şalter koordinasyonu Ib < In ≤ Iz (EİTY md. 36); pano Icu hesaplanan üç fazlı kısa devre akımından düşük olamaz.
- Kalibrasyon belgesi rapora eklenir. C1: derhal düzeltici eylem. C2: acil eylem. C3: iyileştirme önerilir.
